ADSS光纜也稱全介質自承式光纜，全介質即光纜所用的是全介質材料，自承式是指光纜自身加強構件能承受自重及外界負荷。這一名稱就點明了這種光纜的使用環境及其關鍵技術：因?yàn)槭亲猿惺?，所以其機械強度舉足輕重；使用全介質材料是因?yàn)楣饫|處于高壓強電環境中，必須能耐受強電的影響；由于是在電力桿塔上架空使用，所以必須有配套的掛件將光纜固定在桿塔上。即ADSS光纜有三個關鍵技術：光纜機械設計、懸掛點的確定和配套工具的選擇與安裝。
ADSS光纜機械性能光纜機械性能主要體現在光纜最大允許張力（Maximum Allowable Tension，簡稱MAT）、年平均運行張力（Every Day Strength，簡稱EDS）及極限抗拉強度（Ultimate Tensile Strength，簡稱UTS）等。
普通光纜的國家標準明確規定了不同使用方式（如架空、管道、直埋等）的光纜應具有的機械強度。而ADSS光纜是自承式架空光纜，所以它除了必須承受自身重力的長期作用外，還必須能經受住自然環境的洗禮。如果ADSS光纜機械性能設計不合理、與當?shù)靥鞖獠幌噙m應，則光纜就會存在安全隱患，壽命就會打折扣。因此，每個ADSS光纜工程都必須根據光纜路由所處的自然環境和跨距ADSS的架設檔距可達到1800米/擋，耐壓高、抗電蝕性能好、防雷擊，可以在500kV電壓等級的輸電線路桿塔上敷設，并具有很強的抗彈擊性能，一般的砂槍在10米以外的距離射擊不會對光纜造成故障性傷害。還具有很強的耐低溫性能和環境適應性。光纜不依賴于輸電線而獨立敷設，施工和維護都比較方便，而且不需要停電作業，光纜也比較便宜。
2：特性
ADSS架空光纜工作在大跨距兩點支撐的（通常為數百米，甚至超過1公里）架空狀態，與傳統概念的“架空”完全不同（郵電標準的架空吊線掛鉤程式，平均0.4米對光纜有1個支點）。所以，ADSS光纜的主要參數與電力架空線的規程接軌。
1.最大允許使用張力（MAT/MOTS）
指在設計氣象條件下理論計算總負載時，光纜所受到的張力。在此張力下，光纖應變應≤0.05[%]（層絞）和≤0.1[%]（中心管）且無附加衰減。通俗而言，即光纖余長在這一控制值上剛好被“吃”完。根據該參數和氣象條件以及控制的弧垂，可計算在此條件下光纜的允許使用檔距。因此，MAT是弧垂-張力-跨距計算的重要依據，也是表征ADSS光纜應力應變特性的重要證據。
2.額定抗拉強度（UTS/RTS）
又稱為極限抗拉強度或破斷力，指承載截面（主要計紡綸）強度之和的計算值。實際破斷力應≥95[%]計算值（光纜中任意元件的斷裂均判為纜破斷）。該參數并不是可有可無的，很多控制值與之相關（例如桿塔強度、耐張金具、防震措施等）。對光纜專業而言，如果RTS/MAT（相當于架空線的安全系數K）的比值不恰當，即使用了很多紡綸，而可用的光纖應變域很窄，則經濟/技術性能比很差。因此，筆者建議業內人士關注這一參數。通常，MAT約相當于40[%]RTS。
3.年平均應力（EDS）
有時稱為日平均應力，是指在無風無冰及年平均氣溫下，理論計算負載時光纜所受到的張力，可認為是ADSS在長期運行時的平均張（應）力。EDS一般為(16~25)[%]RTS。在此張力下，光纖應無應變、無附加衰減，即非常穩定。EDS同時是光纜的疲勞老化參數，據此參數決定光纜的防振設計。
4.極限運行張力（UES）
又稱為特殊使用張力，是指在光纜有效壽命期內，有可能發生超出設計負載時光纜所受的最大張力。意味著光纜允許短時過載，光纖可以在有限允許范圍內承受應變，通常UES應＞60[%]RTS。在此張力下，光纖應變＜0.5[%]（中心管）及＜0.35[%]（層絞），光纖會出現附加衰減，但在此張力解除后，光纖應恢復正常。該參數保證了ADSS光纜在壽命期間內的可*運行。
3:設計原理：
ADSS全介質自承式架空光纜（AllDielectricSelf-SupportingOpticalFiberCable，簡稱ADSS光纜），ADSS光纜在220kV、110kV、35kV電壓等級輸電線路上廣泛使用，一般用于已建線路上。全介質即光纜所用的是全介質材料，自承式是指光纜自身加強構件能承受自重及外界負荷。這一名稱就點明了這種光纜的使用環境及其關鍵技術：因?yàn)槭亲猿惺?，所以其機械強度舉足輕重；使用全介質材料是因?yàn)楣饫|處于高壓強電環境中，必須能耐受強電的影響；由于是在電力桿塔上架空使用，所以必須有配套的掛件將光纜固定在桿塔上。
產品特點：
ADSS架空光纜具有與架空導線不同的結構，其拉伸強度由芳綸繩來承受，芳綸繩的彈性模量比鋼小一半多，熱膨脹系數是鋼的幾分之一，這決定了ADSS光纜弧垂對外界負載變化比較敏感。在覆冰狀態下ADSS光纜架空伸長量可達到0.6[%]，而導線僅為0.1[%]；弧垂對溫度變化比較遲鈍，在溫度變化時弧垂基本保持不變；在大風條件下其風偏角很大，在風速為30m/s時，風偏角可達80°，而導線的風偏角僅為光纜的一半左右。
1：耐受極端惡劣氣候（大風、覆冰等）的能力較強。
2：外護層為AT或PE材料，運行于強電場中，存在電蝕問題。請登陸:輸配電設備網瀏覽更多信息
3：會發生風振動。平滑穩定的橫向風吹向光纜，會發生風振動，會在掛點處發生疲勞損壞。
4：具有一定的抗壓力，能承受耐張線夾較大的握力。

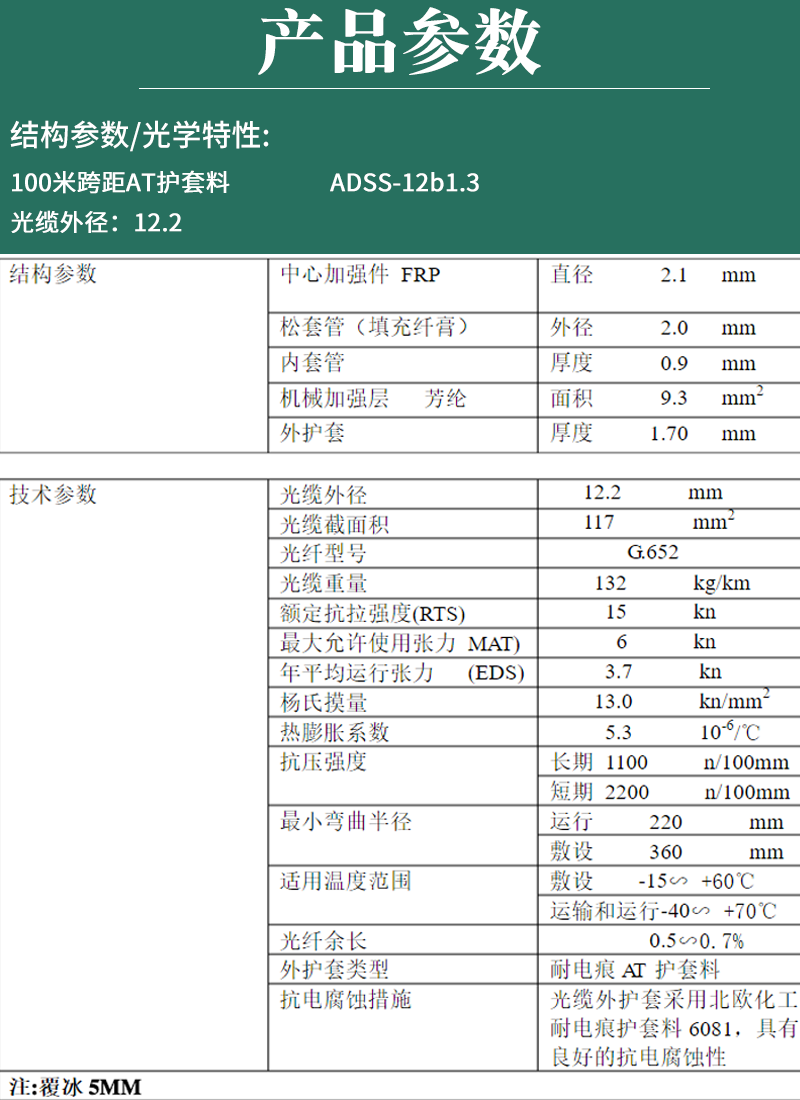

產品參數:
產品認證:ISO9001-2015
產品別名:全介質自承式光纜
光纖芯數：ADSS光纜-12B1-100-500-12-twelve。
封裝：SMD。
功率：25kW。
光纖最大容量：多款供選。

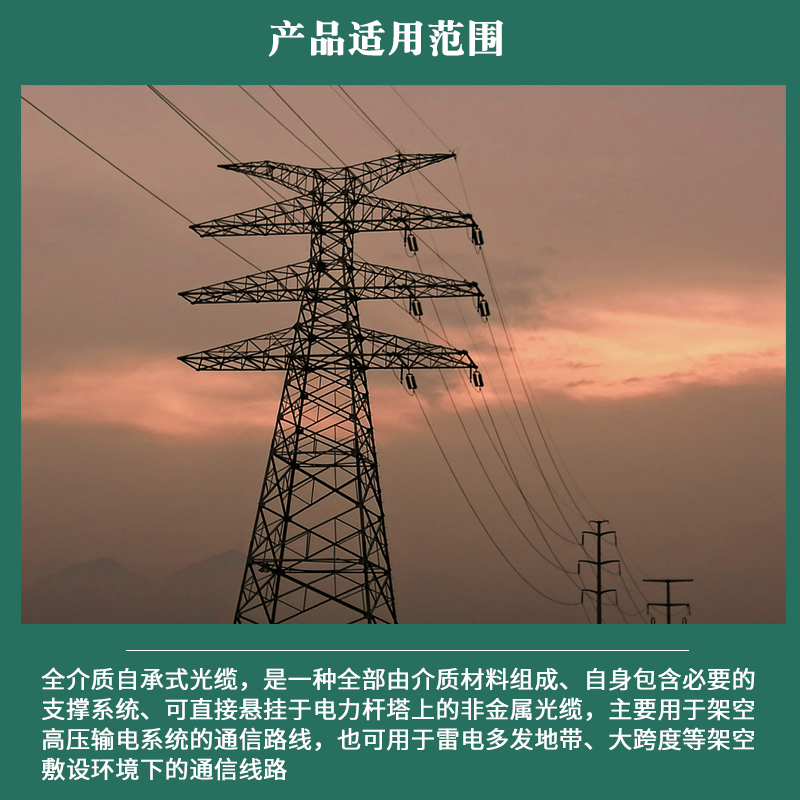

適用范圍：架空
執行質量標準：國標。
允許抗拉強度：1000（N）。
護套材質：PE-AT。
跨距選擇：100-500米。
產品優點：
芳綸紗周邊加強，防彈性能好，在10米左右距離遭射擊光纖不受傷。
無金屬，抗電磁干擾，防雷電，耐強電磁場。
優良的機械和環境性能。
重量輕，施工方便。
利用現有桿塔，節省線路建設費用。
可帶電架設，減少停電造成的損失。
與電力線路互相獨立，檢修方便。
屬于自承式光纜，無需吊線等輔助掛線。

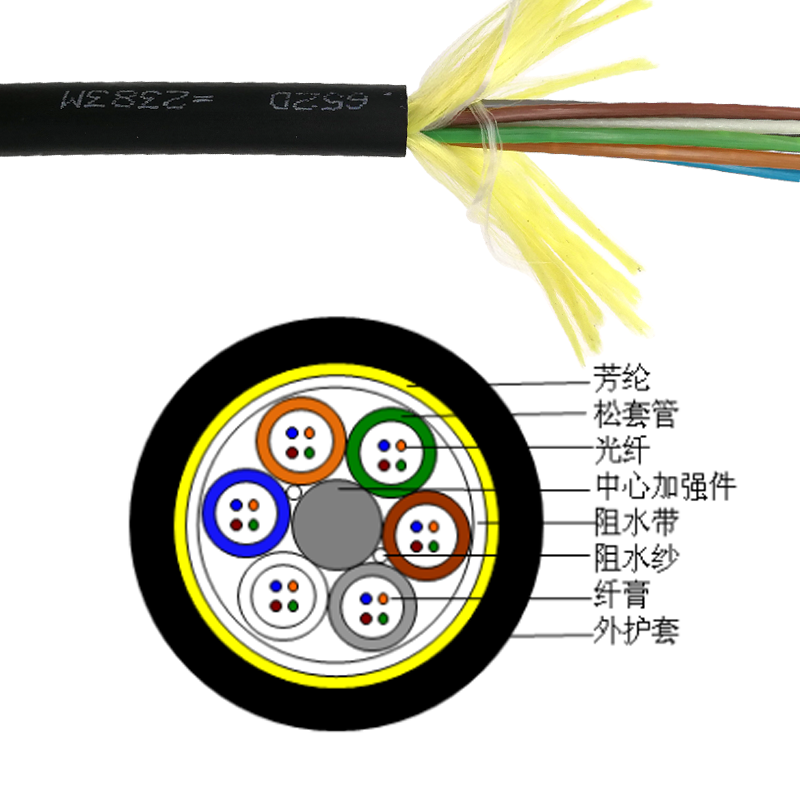

2.層絞式結構：
光纖松套管以一定的節距繞制在中心加強件（一般為FRP）上后擠制內護套（在小張力和小跨距時可省略），然后根據所需要的抗拉強度繞包合適的紡綸紗，再擠制PE或AT護套。纜芯可填充油膏，但當ADSS工作在較大跨距并帶有較大弧垂的狀況下，由于油膏的阻力較小，纜芯易“滑動”，松套管節距易發生變化。用合適的方法把松套管固定在中心加強件上和干式纜芯可以克服，但有一定的工藝難度。
層絞結構易獲得安全的光纖余長，雖然直徑和重量相對稍大，在中大跨距應用時較有優勢。
